摘要：本文探討了微電網的能量管理與優化調度問題，強調了其在能源領域的重要地位。隨著可再生能源的廣泛應用和電力需求的增長，微電網作為一種靈活可靠的局部電力系統，其能量管理與優化調度顯得尤為重要。本文通過分析微電網的能量管理策略和優化調度方法，旨在提高能源利用效率、降低運行成本，并保障系統穩定運行。研究成果將為微電網技術的持續發展和能源可持續利用提供有力支持，具有重要的理論意義和實踐價值。

關鍵詞：微電網；能量管理；優化調度；可再生能源；能源利用效率

一、引言

微電網作為一種集成了多種分布式能源資源的局部電力系統，在能源供應的靈活性和可靠性方面發揮著重要作用。隨著可再生能源的廣泛應用和電力需求的日益增長，微電網的能量管理與優化調度顯得尤為重要。有效的能量管理能夠確保微電網內各種能源資源的合理配置和利用，優化調度則能夠?qū)崟r響應負荷需求的變化，提高系統的穩定性和經濟性。因此，研究微電網的能量管理與優化調度策略，對于推動微電網技術的發展、促進能源可持續利用具有重要意義。

二、微電網能量管理概述

微電網能量管理是實現微電網穩定運行的核心環節。其管理目標主要包括可再生能源的利用、降低系統網損和運行費用、提高供電可靠性和電能質量等。為實現這些目標，微電網能量管理需遵循一系列原則。

首先，微電網能量管理應確保能源的利用。這要求系統能夠合理配置可再生與傳統能源，實現能源的優化組合和互補利用。同時，通過的能源轉換技術，提高能源轉換效率，減少能量損失。

其次，微電網能量管理需注重系統的安全性和可靠性。這要求系統能夠?qū)崟r監測設備的運行狀態，及時發現并處理故障，確保系統的穩定運行。同時，通過智能化的控制策略，實現系統的自適應調整和故障恢復。

在能量管理的關鍵環節方面，微電網能量管理涉及能源生產、轉換、儲存和分配等方面。其中，能源生產主要關注分布式電源的管理和優化調度，以滿足系統對電能的需求；能源轉換則注重提高轉換效率，減少能量損失；能源儲存則通過配置適當?shù)膬δ茉O(shè)備，實現電能的平衡和調節；能源分配則根據負荷需求，實現電能的合理分配和調度。

三、優化調度方法與技術

1. 數據分析與智能控制

通過采集微電網中各種設備的數據，如電壓、電流、功率等，利用數據分析技術對這些數據進行處理和分析，以了解微電網的運行狀況。同時，結合智能控制算法，如神經網絡、模糊控制等，實現遠程監控與優化調度的自動化和智能化。

2. 能量調度策略

能量調度策略包括基于時間、需求響應和市場交易的調度策略?；跁r間的調度策略根據不同時間段的能源需求和可再生能源的產出情況，合理調度能量的供需關系。需求響應策略則通過調整負荷需求，以匹配能源供應。市場交易策略則將微電網看作一個能源市場，通過價格機制調節能源的供需關系。

3. 基于優化算法的能量調度

遺傳算法、粒子群算法等優化算法在能量調度中得到了廣泛應用。這些算法通過模擬自然進化或群體行為，尋找合適的能量調度策略。這些算法可以有效地解決微電網優化調度問題，提高能源利用效率。

4. 模型預測控制方法

模型預測控制方法是一種基于模型的優化控制策略，通過預測未來的能源供需狀況，并計算合理的調度策略。這種方法可以實現對微電網的實時優化調度，提高系統的穩定性和經濟性。

四、實驗設計與結果分析

1、實驗數據集與環境設置

為了驗證微電網能量管理與優化調度策略的有效性，我們選擇了包含歷史電力負荷數據、可再生能源生產數據、氣象數據以及市場交易數據等豐富的數據集。實驗環境設置包括高性能計算機服務器，安裝了TensorFlow或PyTorch等深度學習框架，以及必要的數據處理和分析工具，如pandas和matplotlib。

2、實驗過程與步驟

2.1數據準備

首先，我們收集微電網相關的歷史數據，包括電力負荷數據、可再生能源生產數據、氣象數據以及市場交易數據等。然后，對數據進行預處理，包括數據清洗、缺失值填充、異常值處理以及特征提取等，以得到高質量的數據集。

2.2模型構建

根據所選的優化調度策略，我們構建相應的數學模型或深度學習模型。在構建模型時，需要充分考慮微電網的復雜性和不確定性因素，確保模型能夠準確反映微電網的運行狀態和能源供需關系。

2.3模型訓練與調優

使用預處理后的數據集對模型進行訓練。在訓練過程中，我們采用適當?shù)挠?xùn)練策略和學習率調整方法，以確保模型能夠快速收斂并達到較高的精度。同時，我們使用驗證集對模型進行調優，以找到適合的模型參數和結構。

3、預測結果與實際數據的對比

為了直觀地展示優化調度策略的效果，我們將模型預測的結果與實際數據進行對比。通過繪制預測曲線與實際曲線的對比圖，我們可以清晰地看到預測結果與實際數據之間的吻合程度。此外，我們還計算了預測結果與實際數據之間的誤差指標，如均方誤差（MSE）、均方根誤差（RMSE）和平均絕對誤差（MAE）等，以量化評估模型的預測性能。

4、性能評估與討論

根據實驗結果，我們對所采用的優化調度策略進行性能評估。我們分析了模型在不同時間段、不同負荷需求以及不同可再生能源產出情況下的預測性能，并討論了模型的穩定性、魯棒性和泛化能力。此外，我們還探討了模型對特定因素（如天氣條件、市場波動等）的敏感性，并提出了相應的改進措施和優化建議。通過對比不同優化調度策略的性能表現，我們可以得出結論，并為未來的研究提供有價值的參考。

五．安科瑞產品介紹

Acrel-2000MG微電網能量管理系統，是我司根據新型電力系統下微電網監控系統與微電網能量管理系統的要求，總結國內外的研究和生產的經驗，專門研制出的企業微電網能量管理系統。本系統滿足光伏系統、風力發電、儲能系統以及充電樁的接入，整天進行數據采集分析，直接監視光伏、風能、儲能系統、充電樁運行狀態及健康狀況，是一個集監控系統、能量管理為一體的管理系統。該系統在安全穩定的基礎上以經濟優化運行為目標，促進可再生能源應用，提高電網運行穩定性、補償負荷波動；有效實現用戶側的需求管理、消除晝夜峰谷差、平滑負荷，提高電力設備運行效率、降低供電成本。為企業微電網能量管理提供安全、可靠、經濟運行提供了全新的解決方案。

微電網能量管理系統應采用分層分布式結構，整個能量管理系統在物理上分為三個層：設備層、網絡通信層和站控層。站級通信網絡采用標準以太網及TCP/IP通信協議，物理媒介可以為光纖、網線、屏蔽雙絞線等。系統支持Modbus RTU、Modbus TCP、CDT、IEC60870-5-101、IEC60870-5-103、IEC60870-5-104、MQTT 等通信規約。

5.1 應用場所

系統可應用于城市、高速公路、工業園區、工商業區、居民區、智能建筑、海島、無電地區可再生能源系統監控和能量管理需求。

5.2系統架構

本平臺采用分層分布式結構進行設計，即站控層、網絡層和設備層，詳細拓?fù)浣Y(jié)構如下：

圖1 典型微電網能量管理系統組網方式

5.3 系統功能

5.3.1實時監測

微電網能量管理系統人機界面友好，應能夠以系統一次電氣圖的形式直觀顯示各電氣回路的運行狀態，實時監測光伏、風電、儲能、充電樁等各回路電壓、電流、功率、功率因數等電參數信息，動態監視各回路斷路器、隔離開關等合、分閘狀態及有關故障、告警等信號。其中，各子系統回路電參量主要有：相電壓、線電壓、三相電流、有功/無功功率、視在功率、功率因數、頻率、有功/無功電度、頻率和正向有功電能累計值；狀態參數主要有：開關狀態、斷路器故障脫扣告警等。

系統應可以對分布式電源、儲能系統進行發電管理，使管理人員實時掌握發電單元的出力信息、收益信息、儲能荷電狀態及發電單元與儲能單元運行功率設置等。

系統應可以對儲能系統進行狀態管理，能夠根據儲能系統的荷電狀態進行及時告警，并支持定期的電池維護。

微電網能量管理系統的監控系統界面包括系統主界面，包含微電網光伏、風電、儲能、充電樁及總體負荷組成情況，包括收益信息、天氣信息、節能減排信息、功率信息、電量信息、電壓電流情況等。根據不同的需求，也可將充電，儲能及光伏系統信息進行顯示。

圖2 系統主界面

子界面主要包括系統主接線圖、光伏信息、風電信息、儲能信息、充電樁信息、通訊狀況及一些統計列表等。

5.3.2 光伏界面

圖 3 光伏系統界面

本界面用來展示對光伏系統信息，主要包括逆變器直流側、交流側運行狀態監測及報警、逆變器及電站發電量統計及分析、并網柜電力監測及發電量統計、電站發電量年有效利用小時數統計、發電收益統計、碳減排統計、輻照度/風力/環境溫濕度監測、發電功率模擬及效率分析；同時對系統的總功率、電壓電流及各個逆變器的運行數據進行展示。

5.3.3 儲能界面

圖 4 儲能系統界面

本界面主要用來展示本系統的儲能裝機容量、儲能當前充放電量、收益、SOC變化曲線以及電量變化曲線。

圖 5 儲能系統PCS參數設置界面

本界面主要用來展示對PCS的參數進行設置，包括開關機、運行模式、功率設定以及電壓、電流的限值。

圖 6 儲能系統BMS參數設置界面

本界面用來展示對BMS的參數進行設置，主要包括電芯電壓、溫度保護限值、電池組電壓、電流、溫度限值等。

圖 7 儲能系統PCS電網側數據界面

本界面用來展示對PCS電網側數據，主要包括相電壓、電流、功率、頻率、功率因數等。

圖 8 儲能系統PCS交流側數據界面

本界面用來展示對PCS交流側數據，主要包括相電壓、電流、功率、頻率、功率因數、溫度值等。同時針對交流側的異常信息進行告警。

圖 9 儲能系統PCS直流側數據界面

本界面用來展示對PCS直流側數據，主要包括電壓、電流、功率、電量等。同時針對直流側的異常信息進行告警。

圖 10 儲能系統PCS狀態界面

本界面用來展示對PCS狀態信息，主要包括通訊狀態、運行狀態、STS運行狀態及STS故障告警等。

圖 11 儲能電池狀態界面

本界面用來展示對BMS狀態信息，主要包括儲能電池的運行狀態、系統信息、數據信息以及告警信息等，同時展示當前儲能電池的SOC信息。

圖 12 儲能電池簇運行數據界面

本界面用來展示對電池簇信息，主要包括儲能各模組的電芯電壓與溫度，并展示當前電芯的大、小電壓、溫度值及所對應的位置。

5.3.4 風電界面

圖 13風電系統界面

本界面用來展示對風電系統信息，主要包括逆變控制一體機直流側、交流側運行狀態監測及報警、逆變器及電站發電量統計及分析、電站發電量年有效利用小時數統計、發電收益統計、碳減排統計、風速/風力/環境溫濕度監測、發電功率模擬及效率分析；同時對系統的總功率、電壓電流及各個逆變器的運行數據進行展示。

5.3.5 充電樁界面

圖 14 充電樁界面

本界面用來展示對充電樁系統信息，主要包括充電樁用電總功率、交直流充電樁的功率、電量、電量費用，變化曲線、各個充電樁的運行數據等。

5.3.6 視頻監控界面

圖 15 微電網視頻監控界面

本界面主要展示系統所接入的視頻畫面，且通過不同的配置，實現預覽、回放、管理與控制等。

5.3.7發電預測

系統應可以通過歷史發電數據、實測數據、未來天氣預測數據，對分布式發電進行短期、超短期發電功率預測，并展示合格率及誤差分析。根據功率預測可進行人工輸入或者自動生成發電計劃，便于用戶對該系統新能源發電的集中管控。

圖 16 光伏預測界面

5.3.8策略配置

系統應可以根據發電數據、儲能系統容量、負荷需求及分時電價信息，進行系統運行模式的設置及不同控制策略配置。如削峰填谷、周期計劃、需量控制、防逆流、有序充電、動態擴容等。

具體策略根據項目實際情況（如儲能柜數量、負載功率、光伏系統能力等）進行接口適配和策略調整，同時支持定制化需求。

圖 17 策略配置界面

5.3.9運行報表

應能查詢各子系統、回路或設備規定時間的運行參數，報表中顯示電參量信息應包括：各相電流、三相電壓、總功率因數、總有功功率、總無功功率、正向有功電能、尖峰平谷時段電量等。

圖 18 運行報表

5.3.10實時報警

應具有實時報警功能，系統能夠?qū)Ω髯酉到y(tǒng)中的逆變器、雙向變流器的啟動和關閉等遙信變位，及設備內部的保護動作或事故跳閘時應能發出告警，應能實時顯示告警事件或跳閘事件，包括保護事件名稱、保護動作時刻；并應能以彈窗、聲音、短信和電話等形式通知相關人員。

圖 19 實時告警

5.3.11歷史事件查詢

應能夠?qū)b信變位，保護動作、事故跳閘，以及電壓、電流、功率、功率因數、電芯溫度（鋰離子電池）、壓力（液流電池）、光照、風速、氣壓越限等事件記錄進行存儲和管理，方便用戶對系統事件和報警進行歷史追溯，查詢統計、事故分析。

圖 20 歷史事件查詢

5.3.12 電能質量監測

應可以對整個微電網系統的電能質量包括穩態狀態和暫態狀態進行持續監測，使管理人員實時掌握供電系統電能質量情況，以便及時發現和消除供電不穩定因素。

1）在供電系統主界面上應能實時顯示各電能質量監測點的監測裝置通信狀態、各監測點的A/B/C相電壓總畸變率、三相電壓不平衡度和正序/負序/零序電壓值、三相電流不平衡度和正序/負序/零序電流值；

2）諧波分析功能：系統應能實時顯示A/B/C三相電壓總諧波畸變率、A/B/C三相電流總諧波畸變率、奇次諧波電壓總畸變率、奇次諧波電流總畸變率、偶次諧波電壓總畸變率、偶次諧波電流總畸變率；應能以柱狀圖展示2-63次諧波電壓含有率、2-63次諧波電壓含有率、0.5～63.5次間諧波電壓含有率、0.5～63.5次間諧波電流含有率；

3）電壓波動與閃變：系統應能顯示A/B/C三相電壓波動值、A/B/C三相電壓短閃變值、A/B/C三相電壓長閃變值；應能提供A/B/C三相電壓波動曲線、短閃變曲線和長閃變曲線；應能顯示電壓偏差與頻率偏差；

4）功率與電能計量：系統應能顯示A/B/C三相有功功率、無功功率和視在功率；應能顯示三相總有功功率、總無功功率、總視在功率和總功率因素；應能提供有功負荷曲線，包括日有功負荷曲線（折線型）和年有功負荷曲線（折線型）；

5）電壓暫態監測：在電能質量暫態事件如電壓暫升、電壓暫降、短時中斷發生時，系統應能產生告警，事件能以彈窗、閃爍、聲音、短信、電話等形式通知相關人員；系統應能查看相應暫態事件發生前后的波形。

6）電能質量數據統計：系統應能顯示1min統計整2h存儲的統計數據，包括均值、大值、小值、95%概率值、方均根值。

7）事件記錄查看功能：事件記錄應包含事件名稱、狀態（動作或返回）、波形號、越限值、故障持續時間、事件發生的時間。

圖 21 微電網系統電能質量界面

5.3.13 遙控功能

應可以對整個微電網系統范圍內的設備進行遠程遙控操作。系統維護人員可以通過管理系統的主界面完成遙控操作，并遵循遙控預置、遙控返校、遙控執行的操作順序，可以及時執行調度系統或站內相應的操作命令。

圖 22 遙控功能

5.3.14 曲線查詢

應可在曲線查詢界面，可以直接查看各電參量曲線，包括三相電流、三相電壓、有功功率、無功功率、功率因數、SOC、SOH、充放電量變化等曲線。

圖 23 曲線查詢

5.3.15 統計報表

具備定時抄表匯總統計功能，用戶可以自由查詢自系統正常運行以來任意時間段內各配電節點的發電、用電、充放電情況，即該節點進線用電量與各分支回路消耗電量的統計分析報表。對微電網與外部系統間電能量交換進行統計分析；對系統運行的節能、收益等分析；具備對微電網供電可靠性分析，包括年停電時間、年停電次數等分析；具備對并網型微電網的并網點進行電能質量分析。

圖 24 統計報表

5.3.16 網絡拓?fù)鋱D

系統支持實時監視接入系統的各設備的通信狀態，能夠完整的顯示整個系統網絡結構；可在線診斷設備通信狀態，發生網絡異常時能自動在界面上顯示故障設備或元件及其故障部位。

圖 25 微電網系統拓?fù)浣缑?/p>

本界面主要展示微電網系統拓?fù)?，包括系統的組成內容、電網連接方式、斷路器、表計等信息。

5.3.17 通信管理

可以對整個微電網系統范圍內的設備通信情況進行管理、控制、數據的實時監測。系統維護人員可以通過管理系統的主程序右鍵打開通信管理程序，然后選擇通信控制啟動所有端口或某個端口，快速查看某設備的通信和數據情況。通信應支持Modbus RTU、Modbus TCP、CDT、IEC60870-5-101、IEC60870-5-103、IEC60870-5-104 、MQTT等通信規約。

圖 26 通信管理

5.3.18 用戶權限管理

應具備設置用戶權限管理功能。通過用戶權限管理能夠防止未經授權的操作（如遙控操作，運行參數修改等）?？梢远x不同級別用戶的登錄名、密碼及操作權限，為系統運行、維護、管理提供可靠的安全保障。

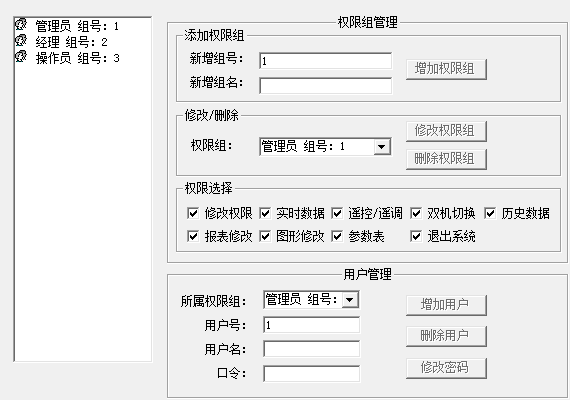

圖 27 用戶權限

5.3.19 故障錄波

應可以在系統發生故障時，自動準確地記錄故障前、后過程的各相關電氣量的變化情況，通過對這些電氣量的分析、比較，對分析處理事故、判斷保護是否正確動作、提高電力系統安全運行水平有著重要作用。其中故障錄波共可記錄16條，每條錄波可觸發6段錄波，每次錄波可記錄故障前8個周波、故障后4個周波波形，總錄波時間共計46s。每個采樣點錄波至少包含12個模擬量、10個開關量波形。

圖 28 故障錄波

5.3.20事故追憶

可以自動記錄事故時刻前后一段時間的所有實時掃描數據，包括開關位置、保護動作狀態、遙測量等，形成事故分析的數據基礎。

用戶可自定義事故追憶的啟動事件，當每個事件發生時，存儲事故個掃描周期及事故后10個掃描周期的有關點數據。啟動事件和監視的數據點可由用戶規定和隨意修改。
